セミトレーラーの構造設計: 主要コンポーネントと耐荷重原理-
導入
セミトレーラーは、現代の貨物輸送の中核資産です。長距離にわたって大量の貨物を輸送し、高負荷条件下で動作します。セミトレーラーの構造設計は、安全性、耐久性、輸送効率に直接影響します。適切に設計された構造により、安定した荷重分散が保証され、応力集中が軽減され、耐用年数が延長されます。
標準的な車両とは異なり、セミトレーラーはそれ自体を完全には支えません。五輪を介してトラクターユニットに依存します。この設計は独自の負荷経路を作成するため、正確なエンジニアリングが必要です。不適切な構造設計は、フレームの変形、疲労亀裂、さらには動作中の故障につながります。
この記事ではセミトレーラーの構造設計を工学的な観点から解説します。主要なコンポーネント、耐荷重原理、材料の選択、安全性の考慮事項に焦点を当てています。-目標は、セミトレーラーが強度、安定性、効率をどのように達成するかを理解するための明確で論理的なフレームワークを提供することです。
セミトレーラーの構造設計の概要

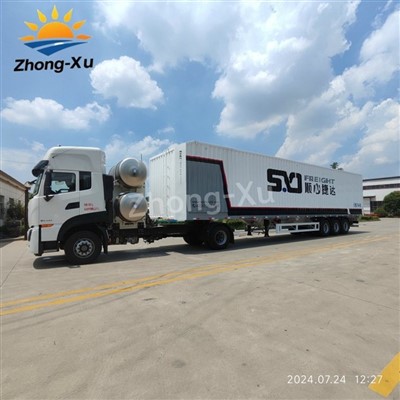

セミトレーラーの基本構造
セミトレーラーの構造は、メインフレーム、クロスメンバー、サスペンションシステム、支持装置で構成されます。メインフレームはトレーラーのバックボーンを形成します。複数の横材で接続された 2 本の縦梁が含まれています。
セミトレーラーの前部は、第 5 輪を介してトラクターに接続されています。この接続により、荷重の一部がトラクターに伝達されます。後部は車軸と車輪で支えられています。トレーラーを取り外したときにランディングギアがトレーラーをサポートします。
構造全体は、荷重がかかってもアライメントを維持する必要があります。また、動作中の曲げやねじれにも耐える必要があります。
セミトレーラーの構造の種類
輸送タスクが異なれば、異なる構造設計が必要になります。フラットベッドセミトレーラーの設計は、一般貨物用のシンプルなプラットフォームを提供します。低床トレーラーは重機の輸送のためにデッキの高さを低くします。タンカートレーラーは液体の荷物を扱うために円筒構造を使用しています。コンテナトレーラーは標準化されたロックシステムを使用しています。
各タイプは負荷分散に影響します。たとえば、タンカーでは液体の動きを制御するために内部バッフルが必要です。低床トレーラーには、集中荷重に耐えるために強化された梁が必要です。-
設計の目的
セミトレーラーの設計は、強度、剛性、重量制御という 3 つの主な目的に焦点を当てています。強度により、構造が必要な荷重に耐えられることが保証されます。剛性により応力下の変形が制限されます。重量制御により積載量と燃料効率が向上します。
バランスのとれた設計により、安全性を維持しながら過剰な材料の使用を回避します。エンジニアは耐久性と効率性の両方を達成するために構造を最適化する必要があります。
セミトレーラーの主要コンポーネント
メインフレーム（縦梁）
メイン フレームは、セミトレーラーの主要な耐荷重コンポーネントです。{0}垂直方向および縦方向の荷重のほとんどを支えます。フレームは通常、高張力鋼で作られた 2 本の縦梁で構成されています。{3}}
一般的なビーム設計には、I ビームとボックス ビームが含まれます。{0} I-ビームは、軽量でありながら優れた強度を提供します。ボックスビームにより、より高いねじり剛性が得られます。選択はアプリケーションの要件によって異なります。
ビームの高さと厚さは耐荷重に影響します。ビームが深くなると曲げ抵抗が増加しますが、重量が増加します。エンジニアは荷重計算に基づいて寸法を選択する必要があります。
2.2 クロスメンバーと床構造
クロスメンバーは縦方向のビームを接続し、フレーム全体に荷重を分散します。局所的な応力を軽減し、構造の安定性を向上させます。
クロスメンバー間の間隔は重要です。間隔を狭くすると荷重分散が向上しますが、重量とコストが増加します。広い間隔は重量を軽減しますが、局所的な変形を引き起こす可能性があります。
フロア構造はクロスメンバーの上に置かれます。材料には、鋼板、広葉樹、または複合パネルが含まれます。選択は貨物の種類と耐久性の要件によって異なります。
サスペンションシステム
サスペンション システムはフレームを車軸に接続します。衝撃を吸収し、荷重を均等に分散します。一般的なタイプには、リーフスプリングサスペンションとエアサスペンションがあります。
板バネシステムはシンプルで耐久性があります。耐久性の高い用途に適しています。-エアサスペンションシステムは、優れた乗り心地と荷重バランスを提供します。振動を軽減し、荷物を保護します。
サスペンションは軸荷重の配分にも影響します。適切な設計により、個々の車軸にかかる過負荷が防止されます。
車軸、車輪、着陸装置
車軸はセミトレーラーとその貨物の重量を支えます。軸の数によって耐荷重が決まります。アクスルを増やすと、より高い負荷が可能になりますが、複雑さが増します。
ホイールとタイヤは荷重要件に適合する必要があります。 -頑丈なタイヤは耐久性と安定性を提供します。タイヤの選択は燃費と安全性に影響します。
セミトレーラーがトラクターに接続されていないとき、着陸装置はセミトレーラーの前部を支えます。静荷重を安全に処理し、積み降ろし中の安定性を維持する必要があります。
セミトレーラー設計における荷重-の原理
静的負荷分散
静荷重とは、貨物とトレーラー自体の重量を指します。この荷重はフレームと車軸全体に均等に分散される必要があります。
重心は重要な役割を果たします。荷重が不均一であると応力集中が生じ、安定性が低下します。適切な設計により、トラクターとトレーラーの車軸の間で荷重が確実に共有されます。
エンジニアは負荷分散を計算して、単一コンポーネントの過負荷を防ぎます。これにより安全性が向上し、耐用年数が延長されます。
動的荷重と衝撃力
セミトレーラーは動的な条件下で動作します。加速、制動、回転により追加の力が発生します。道路状況によっても衝撃や振動が発生します。
動的荷重は静的荷重を超える場合があります。たとえば、急ブレーキをかけると荷重が前方に移動します。これにより、フロント構造と第 5 輪の接続部にかかるストレスが増加します。
設計ではこれらの力を考慮する必要があります。強化された柔軟なコンポーネントが衝撃を吸収し、損傷を軽減します。
構造応力と変形の制御
メインフレームは動作中に曲げ力とせん断力を受けます。垂直荷重により曲がりが発生します。せん断力は接続点と支持点で発生します。
過度の変形は性能や安全性に影響を与えます。エンジニアは構造の完全性を確保するためにたわみの制限を設定します。
有限要素解析 (FEA) は、応力分布のシミュレーションによく使用されます。製造前に弱点を特定し、設計を最適化するのに役立ちます。
材料の選択と構造の最適化
材料特性と選択基準
材料の選択により、セミトレーラーの強度と耐久性が決まります。高強度低合金（HSLA）鋼-が一般的に使用されます。{2}高い強度と優れた耐疲労性を備えています。
主な特性には、引張強さ、降伏強さ、靭性が含まれます。材料は腐食や環境による損傷にも耐えなければなりません。
適切な材料を選択することで、長い耐用年数と信頼性の高いパフォーマンスが保証されます。
軽量設計戦略
重量を軽減することで積載量と燃費が向上します。ただし、軽量化によって強度が損なわれてはなりません。
エンジニアは高強度の材料を使用して、耐荷重を維持しながら厚さを薄くしています。{0}用途によってはアルミニウムや複合材料も使用されます。
最適化された構造設計により、不要な材料が排除されます。これにより、安全性を低下させることなく効率が向上します。
溶接と製造技術
溶接の品質は構造強度に影響します。溶接が不十分だと弱点が生じ、故障のリスクが高まります。
高度な溶接技術により、一貫性と強度が向上します。自動溶接により正確な接合が保証され、欠陥が減少します。
製造時の品質管理により、設計が実際の条件で期待どおりに機能することが保証されます。
安全性、耐久性、コンプライアンスに関する考慮事項
構造安全基準
セミトレーラーの設計は、荷重および安全規制に準拠する必要があります。これらの規格は、最大荷重、車軸制限、および構造要件を定義します。
コンプライアンスにより、安全な操作と法的承認が保証されます。また、市場における信頼性と信頼性も向上します。
疲労寿命および耐久性試験
セミトレーラーは、繰り返しの負荷サイクルの下で動作します。時間が経つと、これが疲労につながります。小さな亀裂が発展し、大きな故障に発展する可能性があります。
耐久性テストは実際の動作条件をシミュレートします。弱点を特定し、設計を改善するのに役立ちます。
耐疲労性-設計により耐用年数が延長され、メンテナンス コストが削減されます。
保守および点検の要件
安全に使用するには定期的な点検が不可欠です。主要な領域には、メインフレーム、溶接ジョイント、サスペンション、車軸が含まれます。
ひび割れや変形を早期に発見し、重大な故障を防ぎます。メンテナンスにより、セミトレーラーは安全かつ効率的に動作し続けることが保証されます。
体系化されたメンテナンス計画により、ダウンタイムが削減され、耐用年数が延長されます。
結論
セミトレーラーの構造設計は、その性能、安全性、耐久性を決定します。メインフレーム、クロスメンバー、サスペンション、アクスルなどの主要コンポーネントが連携して荷重をサポートし、分散します。
耐荷重原理により、静的力と動的力の両方が効果的に管理されます。{0}信頼性の高い動作には、適切な荷重分散、応力制御、変形制限が不可欠です。
材料の選択と構造の最適化により、強度を維持しながら効率が向上します。高度な製造技術により、安定した品質と長い耐用年数が保証されます。
安全基準、耐疲労性、定期的なメンテナンスにより信頼性がさらに高まります。適切に設計されたセミトレーラーは、リスクを軽減し、運用コストを削減し、輸送効率を向上させます。-
現代の産業輸送において、セミトレーラーは単なる運搬車以上の役割を果たします。慎重に設計された構造であり、厳しい条件下でも機能しなければなりません。強力で最適化された設計により、長期的な価値と安定した動作が保証されます。-
